如今，数据中心对节能性、可靠性要求越来越严苛，世图兹数据中心制冷系统，是如何满足实际应用中的需求，优化解决方案的？且听华北区技术支持总监李建军详细解读。

　　中国工商银行嘉定数据中心

　　中国工商银行嘉定数据中心设计机房总面积为50000m2，设计制冷负荷为13700kW，1期建设机房面积为10000m2。该数据中心按照T4等级进行设计，要求空调系统全部按备份设计，实现2N系统，空调系统原理如图1所示。

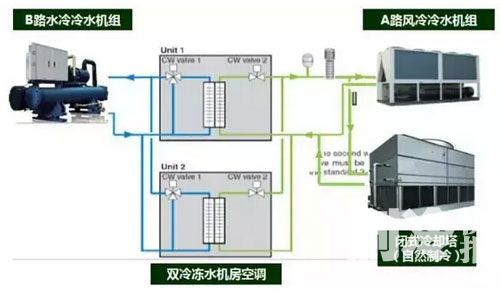

　　图1 中国工商银行嘉定数据中心空调系统原理图

　　数据机房内采用了120台STULZ生产的CyberAir 3系列的双盘管冷冻水精密空调，精密空调内部设计有2套独立冷冻水盘管，其中1套与室外A路风冷冷水机组连接，另1套与室外B路水冷冷水机组连接。2路水系统相互独立，互为备份。正常运行采用B路冷冻水系统供冷，当B路水冷冷水机组系统出现故障时，系统自动切换到A路风冷冷水机组供冷。整个空调系统的冷源按两路设计，精密空调内部也按两套制冷系统设计，均为相互切换，互为备份，实现了空调系统架构上的安全可靠运行。同时，该系统在冬季低温工况下可以利用闭式冷却塔代替冷水机组工作，将室外低温冷源带进机房进行供冷，实现冬季低温环境下的自然冷却运行，最大程度地减少压缩机等机械制冷压缩机工作，降低了空调运行功耗，实现空调系统的2N可靠性和高效节能运行。

　　国家开发银行稻香湖数据中心

　　国家开发银行北京稻香湖数据中心共有11个机房，设计总面积为3500m2，设计等级为T4等级。安装的58台精密空调，全部采用STULZ生产的风冷冷冻水双冷源型精密空调，空调系统架构如图2所示。

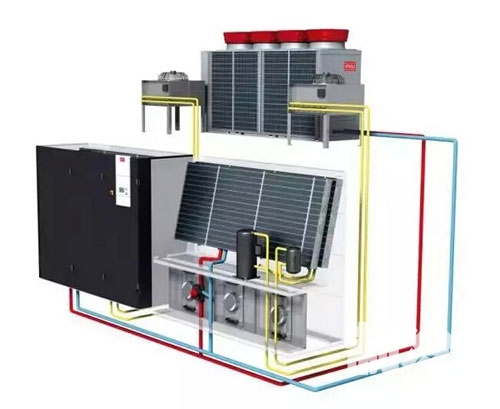

　　图2 风冷冷冻水双冷源型精密空调系统架构

　　精密空调内部设计了2套独立的制冷系统，1套为标准风冷直接蒸发式系统，室外连接风冷冷凝器，构成1套独立制冷系统。另1套为冷冻水系统，室外连接冷水机组进行供冷。2套制冷系统相互独立，互为补充。支持情况下采用冷冻水系统运行，当冷冻水系统运行出现故障时，精密空调自动切换到另1套风冷系统接替运行。在单台空调架构上实现了2N备份设计，提高了空调系统运行可靠性。

　　百度阳泉数据中心

　　百度阳泉数据中心，1期设计面积为16000m2，采用大型冷冻水空调系统，采用离心式冷水机组给机房供给冷冻水，水温采用15/21℃的高水温，大大地提高了冷水机组的制冷运行能效比。机房内的机柜布置采用背靠背形式，机柜间进行热通道封闭，室内精密空调采用冷冻水精密空调形式，利用热通道将空调回风温度提高到35 ℃，空调送风温度提高到23±2℃，精密空调实现干工况运行，100%显热比不除湿，同时减少了机房加湿器的运行费用。整个项目安装216台高能效冷冻水型精密空调，相对于常规数据中心的低水温、低回风温度运行，实现了30%以上的空调节能率。

　　中国科学院高能物理研究所高密度数据机房

　　中国科学院高能物理研究所高密度数据机房，配置42U标准机柜，机柜内全部设置HP生产的BL460c G6型的刀片式服务器，单个机柜配置的服务器热负荷达到了28kW，传统的房间级制冷的精密空调很难将如此高密度的热量带走，所以该项目采用28套STULZ水平送风的CyberRow系列高密度列间空调，如图3所示。

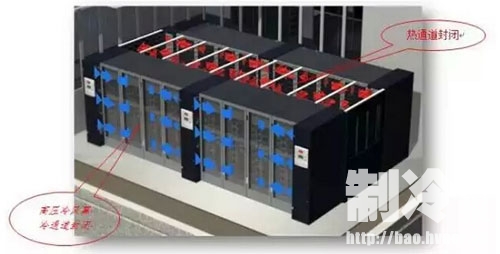

　　图3 STULZ高密度行间制冷的“冷通道”、热通道双封闭设计

　　机房的机柜全部背靠背设置，进行热通道封闭，列间空调进行水平侧向送风，冷气流产生的高压冷风幕实现“软的冷通道”封闭，彻底将冷热空气分离，实现冷、热通道双封闭，减小冷空气流通路径，将冷源直接送达机柜，大大提高了空调的运行效率。将单个机柜服务器配置提高到20kW以上，提高了机房单位建筑面积下的利用效率。

　　为了解决在实际应用中出现的问题，STULZ的技术团队提出针对跟高水温、高回风温度的精密空调解决方案、数据中心气流组织优化设计及管理方案，以及数据中心能耗的智能化管理方案等。凭借强大的研发与创新能力，STULZ将持续引领数据中心制冷节能领域的前沿科技，为数据中心产业发展贡献力量。
